Заказать Изготовление планов эвакуации по низкой цене c доставкой в Санкт-Петербурге Изготовление планов эвакуации

С 1 мая 2022 года вступил в силу новый ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия», который заменяет собой ГОСТ 12.2.143-2009.

Изготовление планов эвакуации по ГОСТу - одно из важнейших направлений пожарной безопасности. Задачи, стоящие при проектировании планов эвакуации просты - уменьшить частоту несчастных случаев и минимизировать вероятность получения травм при возгораниях на объектах. Где искать выход из здания, если на его территории начался пожар? Как найти самый близкий и наиболее безопасный и надежный выход из опасного помещения? Куда необходимо идти, для наиболее быстрой эвакуации из опасного здания или сооружения? Правила пожарной безопасности предусматривают указание этой информации на планах эвакуации при пожаре.

По ГОСТу эвакуационный план должен содержать основные и запасные пути эвакуации, а также основные и запасные эвакуационные выходы, вместе с тем на нем указываются правила действия и поведения людей при пожаре и прочих непредвиденных ситуациях.

С 1 мая 2022 года начали действовать новые нормативные требования:

  1. В отдельных помещениях до 50 кв.м. (номерах гостиниц, общежитий, больничных палатах и т. п.) устанавливают локальные планы эвакуации с указанием путей эвакуации от данного помещения к эвакуационному выходу с этажа (п. 9.3.9.2).
  2. Размеры планов выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов: для помещения с площадью более 50 кв.м. - этажные и секционные планы эвакуации изготавливаются в формате 400х600, соответственно, менее 50 кв.м. - формат локального плана эвакуации 300х400 (п. 9.3.9.5).
  3. На плане эвакуации может быть показана обзорная схема этажа (причем ее размер не должен превышать 10 % плана эвакуации рассматриваемой части здания) с некоторой привязкой к местности (например, показаны улицы и парковки) и указанием мест сбора людей на территории (п. 9.3.9.9).
  4. В зависимости от назначения зданий и сооружений, производственных и технологических процессов, а также возможных рисков возникновения пожара, аварий, терактов и других чрезвычайных ситуаций, план эвакуации может быть дополнен соответствующими инструкциями и указаниями (п. 9.3.9.17).
  5. В левом нижнем углу плана эвакуации необходимо указать наименование организации-разработчика плана эвакуации и маркировку элемента ФЭС в соответствии с требованием п. 5.3.1*(п. 9.3.9.18).
  6. В новом ГОСТе новое требование, которое предписывает использовать знак с пиктограммой для указания направления путей эвакуации для инвалидов-колясочников (п. 9.3.2.1). Все пандусы, рампы и спуски должны быть выделены фотолюминесцентным материалом таким образом, чтобы обозначить начало, конец и перспективу всего спуска, а также обозначить (ограничить) зону безопасного движения с двух сторон (п. 9.3.5.2). Рекомендуется к комбинации эвакуационных знаков, особенно в случае обозначения пути эвакуации для инвалидов-колясочников и пожилых людей, добавлять дополнительный знак с поясняющей надписью (п. 9.3.2.3).
  7. Кнопки вызова персонала для помощи инвалидам-колясочникам необходимо обозначать знаком, состоящим из соответствующей пиктограммы и фотолюминесцентного экрана, располагаемого непосредственно под кнопкой (п. 9.3.5.4). Все пороги, препятствия на полу, изменения уровня пола, сужение прохода на путях эвакуации для инвалидов-колясочников должны быть обозначены фотолюминесцентными элементами согласно п. 9.3.8* (п. 9.3.5.3).

*п. 5.3.1. Все фотолюминесцентные элементы системы должны иметь маркировку на лицевой стороне с указанием:

• наименования и (или) торгового знака изготовителя элемента;

• даты изготовления (год);

• значения яркости свечения через 10 и 60 мин после отключения источников освещения в мкд/м2;

• длительности послесвечения в мин;

• номера настоящего стандарта;

• обозначения рабочей среды согласно данному стандарту. Пример условного обозначения маркировки элемента ФЭС, включающий номер настоящего стандарта, значение яркости свечения, измеренной спустя 10 мин (200) и 60 мин (25) после отключения источников освещения в мкд/м2 , измеренное время послесвечения до 0,3 мкд/м2 (1440) в мин, а также обозначение рабочей среды (внешняя) приведен ниже.


*п. 9.3.8. Требования к обозначению опасных зон:

1. Все выступающие конструктивные элементы здания, навесное оборудование, низкие притолоки и т. п. на путях эвакуации, которые могут привести к травмам, ушибам, обозначают фотолюминесцентной сигнальной разметкой с чередующимися наклонными полосами черного контрастного цвета. Ширина разметки должна быть не менее 50 мм.

2. Все пороги, малозаметные препятствия, изменения уровня пола, ступени и т. п. на путях эвакуации, которые могут привести к падениям, должны обозначаться фотолюминесцентной полосой по горизонтальному контуру (краю) и переднему вертикальному краю. Ширина обоих элементов (полос) должна быть не менее 25 мм.

3. Края платформ, перронов, дебаркадеров, помостов, подиумов и т. п. обозначают фотолюминесцентной сигнальной разметкой с чередующимися наклонными полосами черного контрастного цвета. Ширина разметки должна быть не менее 50 мм.

4. Цветографическое изображение, соотношения размеров, угол наклона фотолюминесцентной сигнальной разметки с чередующимися наклонными полосами черного контрастного цвета должны соответствовать требованиям ГОСТ 12.4.026.

Мы изготавливаем планы эвакуации в следующих вариантах

  • План эвакуации на фотолюминесцентном пластике в алюминиевой рамке
  • План эвакуации на фотолюминесцентном пластике

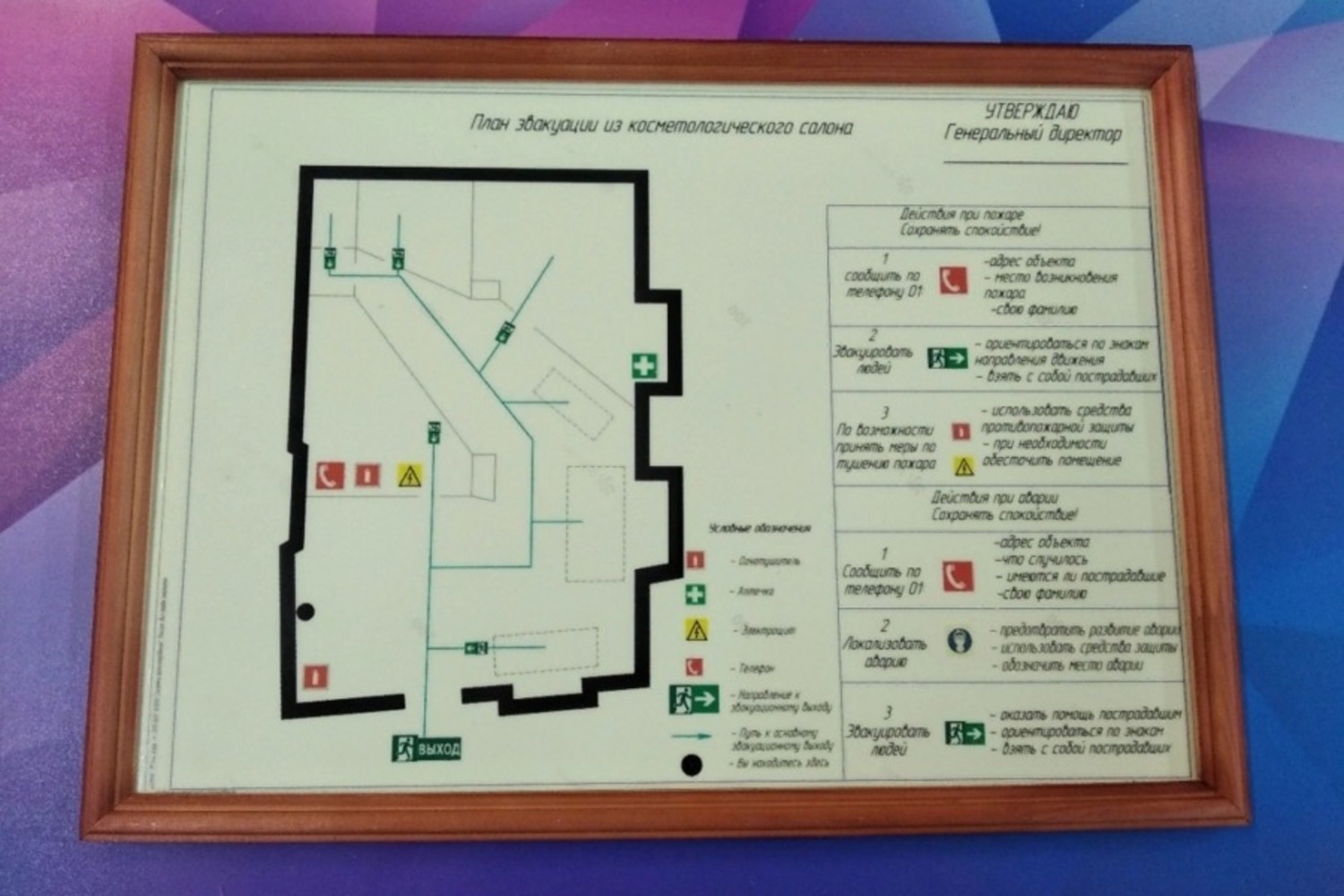

  • План эвакуации на фотолюминесцентной пленке в в деревянной рамке под стеклом

Для заказа разработки плана эвакуации необходимо предоставить следующую информацию:

  1. Название организации
  2. Должность, ФИО руководителя, утверждающего план эвакуации.
  3. Поэтажные планы (схемы) помещений с указанием мест расположения (если в помещениях была проведена перепланировка, это необходимо отразить на плане):
  • основных и запасных выходов;
  • телефонов, с которых можно позвонить в экстренные службы;
  • огнетушителей и средств пожаротушения;
  • пожарных кранов;
  • ручных пожарных извещателей (кнопок пожарной сигнализации);
  • электрощитков;
  • указать точки размещения планов эвакуации.
При необходимости, для составления плана (схемы) помещения, или внесения изменений при перепланировки, возможен выезд нашего специалиста на объект.

Затем наш специалист пришлет на согласование макет плана эвакуации. Окончательная печать плана эвакуации занимает 2-3 дня после согласования Заказчиком. Забрать его можно в любом из наших офисов или оформить доставку.

Этапы изготовления планов эвакуации согласно ГОСТ

Графический этап – построение чертежа помещений согласно технического плана этажа, в котором указаны все архитектурные особенности помещения. На план наносятся обозначения лестничных клеток, эвакуационные выходы - главные и запасные, маршруты передвижения людей - главные и запасные, местонахождение различных устройств пожаротушения на каждом этаже здания, таких как огнетушители, пожарные извещатели, телефоны и пр.

Текстовый этап – доскональный перечень необходимых действий людей при возникновении ЧС, в частности при пожаре на объекте.

  • По ГОСТ планы эвакуации должны быть изготовлены на фотолюминесцентной пленке - такие планы светится в течение длительного времени после отключения источника света, что дает возможность видеть план эвакуации даже в темноте и в задымленном помещении.
  • По желанию заказчика эвакуационные планы могут быть напечатаны на обычной бумаге соответствующего формата. А также размещены на пластике или в рамке под стеклом.

Изготовление планов эвакуации по ГОСТ – это довольно трудоемкая работа. Для этого специалисты нашей Компании прошли соответствующее обучение и имеют большой практический опыт, поэтому ваш заказ будет выполнен профессионально и в кратчайшие сроки.

Необходимость изготовления планов эвакуации

Заблаговременная разработка планов эвакуации – это одна из важнейших стадий создания надежной системы пожарной безопасности. Однако, создание плана эвакуации включает также и донесение его основных положений людям, которые работают или проживают на объекте. Чтобы при возникновении пожара они не поддавались панике, не начали хаотично двигаться и не создавали столпотворений и не мешали остальным покидать охваченное огнем помещение.

Следовательно, план эвакуации людей необходимо не только создать и изготовить, но и ознакомить с ним граждан, проживающих или работающих предприятии на объекте. Систематический и комплексный подход в организации пожарной безопасности – главных из факторов обеспечения безопасной жизни!

Согласно ППР № 1479 изготовить план эвакуации необходимо в случае если:

  • в здании или сооружении (кроме жилых домов), в которых могут одновременно находиться 50 и более человек;
  • в здании с постоянными рабочими местами на этаже для 10 и более человек.

Изготовить план эвакуации необходимо для производственных организаций, больницы, школы, детского сада, поликлиники, офиса, дома культуры и т.д.

В гостиницах, мотелях, общежитиях и других зданиях, приспособленных для временного пребывания людей, лица, ответственные за обеспечение пожарной безопасности, обеспечивают ознакомление (под подпись) прибывающих физических лиц с мерами пожарной безопасности. В номерах и на этажах этих объектов защиты вывешиваются планы эвакуации на случай пожара.

Руководитель организации обеспечивает разработку плана эвакуации музейных предметов и других ценностей из музея (картинной галереи и др.), а также плана эвакуации животных из цирка (зоопарка и др.) в случае пожара.

На объектах транспортной инфраструктуры, предусмотренных положениями Федерального закона "О транспортной безопасности", руководитель организации в отношении помещений для хранения (стоянки) транспорта в количестве более 25 единиц обеспечивает разработку плана расстановки транспортных средств с описанием очередности и порядка их эвакуации при пожаре, а также оснащение указанных помещений и площадок открытого хранения транспортных средств (кроме индивидуальных) буксирными тросами и штангами из расчета 1 трос (штанга) на 10 единиц техники.

В метро руководитель организации обеспечивает наличие на каждой станции метрополитена оперативного плана пожаротушения, инструкции о мерах пожарной безопасности, плана эвакуации пассажиров, инструкции о порядке действия работников метрополитена при работе шахт тоннельной вентиляции в случае задымления или пожара.

Составление плана эвакуации при пожаре - что необходимо знать при заказе

Чтобы оформить заказ плана эвакуации необходимо прислать нашему менеджеру план здания (этажа), на котором отображены все архитектурные особенности расположения помещений, вместе с этим необходимо обозначить размещение противопожарных средств, телефонов, ручных извещателей, огнетушителей.
